用心制造过电压保护器-【穿墙套管】来图加工定制_厂家
更新时间:2025-05-28 16:03:37
Tags: 过电压保护器

想要了解过电压保护器产品的魅力?视频为你揭晓答案!
产品参数 | |
---|---|
产品价格 | 145/件 |
发货期限 | 1 |
供货总量 | 99999 |
运费说明 | 1 |
过电压保护器型号 | 价格 |
TBP-A-7.6F/85 | 320 |

过电压保护器,现货库存,产品News,一站式定制服务——尽在盘锦本地实体厂家【乐清樊高电气销售部(盘锦市分公司)fan88848-83】,3pLBXN9vl价格优惠,信誉保证,以下是我们的联系方式,期待与您的合作:联系人:樊露-13587716025,QQ:1139938146,地址:浙江省乐清市象阳镇。

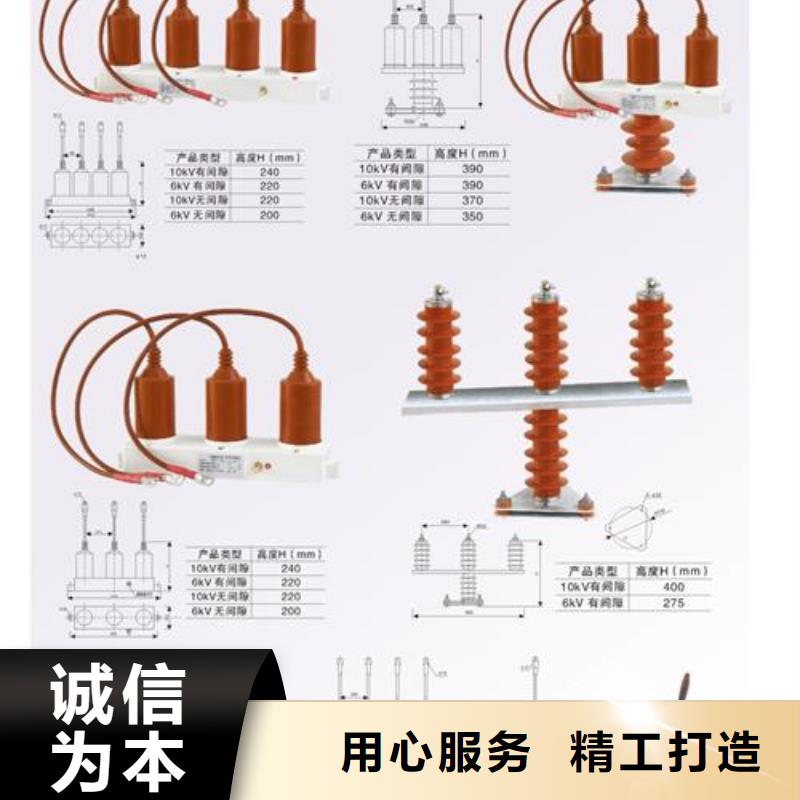

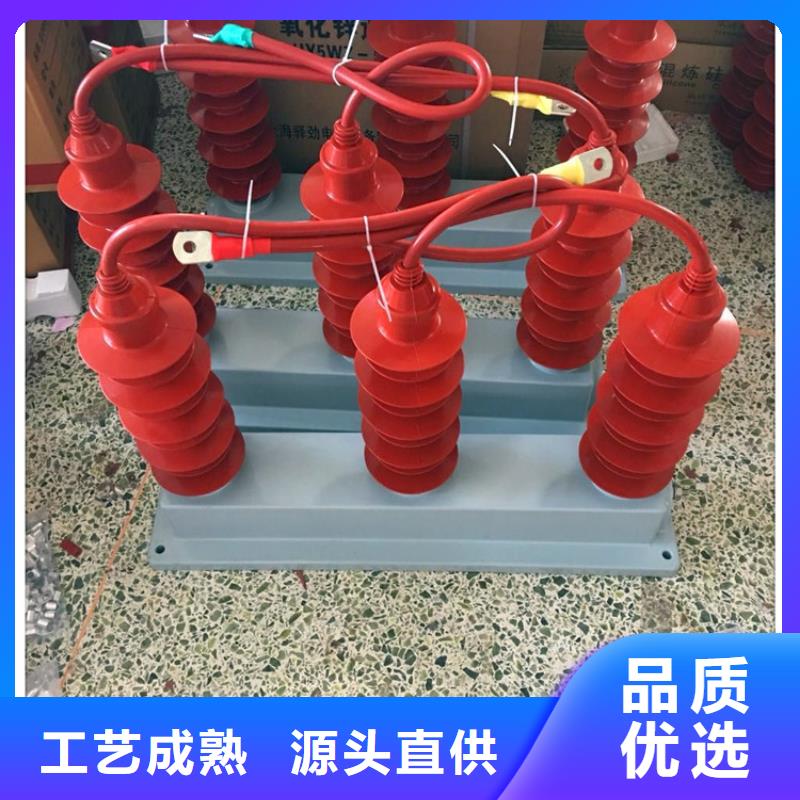

带串联间隙氧化锌避雷器由于增加了串联间隙,MOA可以用数量较少的ZnO电阻片,避雷器在线监测器这时残压可以做的很低,如果火花间隙的放电 电压也很低,则可使避雷器既有很低的保护水平又不致因为泄漏电流阻性分量大以及由此带来的劣化现象和功率损耗问题。 有串联间隙的MOA与无间隙MOA相比,具有较高的耐受系统暂过电压能力,可在系统发生接地故障时保证自身,而且具有较低的雷电冲击放电电压和残压水平,可以为绝缘水平比较弱的设备提 供良好的保护,特别适用于中性点非有效接地系统使用。 三相组合式有串联间隙氧化锌避雷器,它在相 间和相地之间都连接有一定比例的ZnO电阻片或带火花间隙,是一种复合型避雷器,该过电压保护装置对相间过电压有比较好的保护作用。组合式过电压保护器因采用复合绝缘结构,所以在安装上受开关柜尺寸的影响较小,因此越来越被人们所认可。三、过电压保护器的安装及接线是否方便? 非常方便。我公司生产的过电压保护器无论户内和户外的,都有专门的安装底座和接线端子,避雷器在线监测器适合各种状况的安装及接线, TBP型复合式过电压保护器,是一种新型的过电压保护器(也称为三相组合式过电压保护器),用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时,又对相间过电压提供保护。用一台保护器可以代替几台避雷器,功能是普通避雷器性能上无法相比的。产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内(户外型产品可露天使用) 。TBP三相组合式过电压保护器,对电力系统中变压器、电动机、并联补偿电容器、母线、真空开关及其它电器设备免受大气过电压、操作过电压特别是相间过电压的理想保护装置。

试验应在"相对相"间及"相对地"间进行,测量次数为三次,求其平均值。每二次试验的时间间隙不小于10S,放电后子0.2S内切断工频电源。试验时可在试验变压器旁边串联一只10A以上的电流表,观察电流值,当电流发生突变时,表明试品已放电,此刻的电压值即为工频放电电压值。若现场有条件,可通过高压测试仪直接读取脉冲电电压值。每3-4年应做一次工频放电试验的常规检测。 电力设备性试验规程规定:35kV及以下的过电压保护器用2500V兆欧表测量,其绝缘电阻不低于1000MΩ。 对无间隙过电压保护器还要测量1mA(直流)时的临界动作电压U1mA和75%U1mA直流下的泄露电流 ,测量的U1mA主要是检查其阀片是否受潮,确定其动作性能是否符合要求。U1mA实测值与初始值或制造值相比,其变化不应大于5%,U1mA过高使保护电气设备的绝缘裕度降低,U1mA过低使过电压保护器在各种操作和故障的瞬态过电压下发生,测量75%U1mA下的直流泄露电流,主要检测长期允许工作电流的变化情况。规程规定,75%U1mA下的泄露电流不大于50μA过电压保护器参数及选型 从真空开关操作过电压导致高压电动机绝缘损坏的机理着手,分析了过电压保护器应具备的条件.确定了较常用的带串联间隙四星形过电压保护器的选型,安装装、定期试验方法及注意事项 认为.过电压保护器额定电压的选择应不小于9.94kV;过电压保护器持续运行电压的选择应大于较高运行线电压即7.21 .并小于工频放电电压值;过电压保护器残压值的选择应低于15.9kV;工频放电电压的选择值根据负栽不同.应在9.3kV~12.48kV。 组合式过电压保护器参数额定电压UR的选择 确定组合式过电压保护器额定电压的主要依据是单相接地时健全相的较高暂时过电压 根据电力部1993年l0月30日《关于提高3 kV~66 kV无间隙金属氧化物避雷器额定电压和持续运行电压有关情况的通报》,对于6kV~10kV电机 ≥1.38 ,按国内标准,较高运行线电压为 =1.15 ,则6kV电动机的 =1.15~6.3=7.2(kV),6 kV电机过电压保护器的额定电压 ≥1.38~7.2=9.94(kV)。 组合式过电压保护器持续运行电压的选择 由于6kV~35 kV系统多为中性点不接地系统.出现单相接地以后.相对地电压上升为线电压

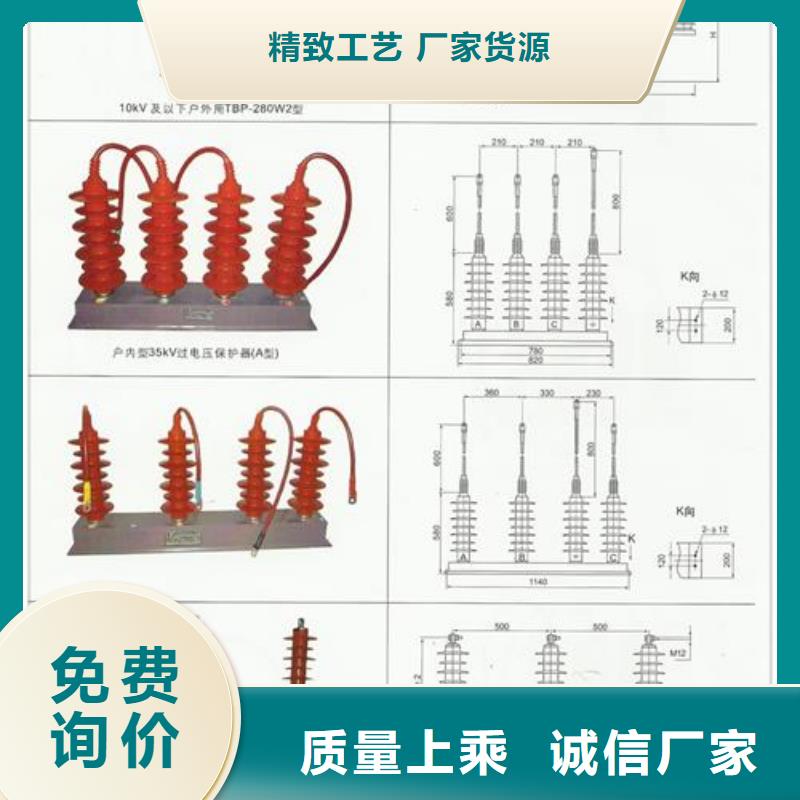

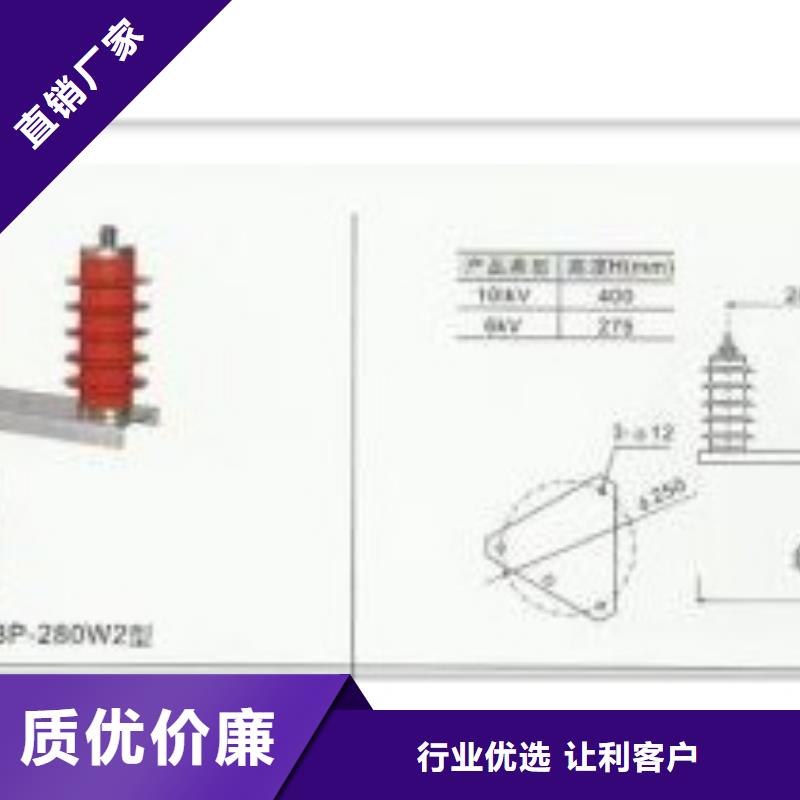

按原理图将相关仪表和设备连接好,测试前应首先将电流继电器LJ的整定值调至值(作为后备保护),然后将试验变压器空载升压,电流继电器LJ应不动作,将数字电流表A2的量程调至10~20A(5KVA及以下容量试验变压器可不加限流电阻R)。 工频试验电压分别加在被测试品的A和D,B和D,C和D,A和C,B和C,以及A和B上,缓慢调高试验变压器的输出电压,同时观察电压表及数字电流表A2,TBP间隙未击穿放电时,数字电流表A2的读数为零或数值很小。 当试验变压器的输出电压达到TBP的动作值时,TBP间隙被击穿放电,数字电流表A2的读数将突增,电流表A1同样也会有突变现象产生,此时试验变压器的高压输出电压值即为该TBP的工放值,试验注意事项a,户内型TBP在做工放试验时。 应先将TBP放在铁板上进行,铁板同时可靠接地,铁板面应略大于TBP下底面,b,用户在做TBP工放时,不能以电流继电器LJ是否动作来作为TBP的工放数值的依据,c,在做TBP工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源。 切忌在放电后继续升高电压,以免损坏保护器,d,用户在试验时如果发现其工放值超出表二中的允许范围时,请仔细检查接线是否正确,表计是否准确和调压器炭刷是否接触良好,如经检查测试数据无误,确已超出允许范围时,请与我公司联系,e。 用户在做其它电气设备绝缘试验时,应将TBP连接线拆除,f,试验时,只有内部间隙放电,外围任何部分不得有闪络,g,本产品每一年做一次性试验,同时将TBP外表面灰尘清理干净,安装及注意事项a,户内型可以水平安装在各种不同型号的开关柜内,该类产品除直接与开关柜"A"。 "B","C"三相及接地相("D"相)相连的线鼻子为裸导体外,其余部分被绝缘体封闭,因此它的相间,相对地(或柜体)的距离及对柜体安装空间要求相应较小,可直接安装在开关柜的手车底盘内或互感器室内,b,带有动作记录仪的TBP,先将TBP本体(安装方式同上)和动作记录仪各自固定好后,通过配备的特制电缆相连。
